الدارة الكهربائية البسيطة وتمثيلها

- تنتج ظاهرة التكهرب عن شحنات كهرباية ساكنة (لا تتحرك)
- نفس هذه الشحنات تتحرك في أسلاك التوصيل مكونة التيار الكهربائي

الدارة الكهربائية البسيطة وتمثيلها

- في الدارات الكهربائية المطبوعة، يتم رشم الموصلات على صفيحة من النحاس لتكوين حلقات (دارات) مغلقة..

تحذير..!!
التجارب باستعمال العمود الكهربائي لاتشكل خطرا ، لكن يجب تجنب استعمال مأخذ تيار 220V

alamalnet.com

1- تغذية مصباح بواسطة عمود مسطح

الدارة الكهربائية البسيطة وتمثيلها

- لاختبار صلاحية مصباح نربطه بعمود مسطح..
- يضيء المصباح عندما يلمس طرفه الأسفل (العقب) أحد مربطي العمود، وجسمه المعدني (القعيرة) المربطَ الآخر
- نسمي العمود: مولّد التيار
- نسمي المصباح :مستقبل التيار فهو يحول الطاقة الكهرباية التي يستمدها من العمود إلى حرارة وضَوْء..

أمثلة أخرى:


من مولدات التيار:
الأعمدة الكهربائية الأسطوانية بأحجامها المختلفة - البطاريات - منَوّب الدراجة..
من مستقبلات التيار:
المروحة - المحرك الكهربائي - مجَفّف الشعر..

alamalnet.com

2- تغذية مصباح بعمود أسطواني

الدارة الكهربائية البسيطة وتمثيلها

- مربطا العمود الأسطواني هما طرفاه
- يضيء المصباح عندما يلمس عقبه أحد طرفي العمود وقعيرته الطرف الآخر..

الدارة الكهربائية البسيطة وتمثيلها

- نحصل على نفس الإضاءة عندما نعكس ربط المصباح بالعمود الإسطواني ..
- إضاءة المصباح ضعيفة في الحالتين لأنه يحمل الإشارة 3,5V بينما يحمل العمود الإشارة 1,5V

alamalnet.com

3- الدارة الكهربائية وقاطع التيار

الدارة الكهربائية البسيطة وتمثيلها

- دارة كهربائية مغلقة مكونة من عمود ومصباح وقاطع التيار وثلاثة أسلاك
موصلة (الصورة جانبه)
- يضيء المصباح لأن قاطع التيار مغلق، فنقول أن الدارة الكهربائية مغلقة..
- عندما نفتح قاطع التيار ينطفئ المصباح لأن الدارة تصبح مفتوحة..

alamalnet.com

4- تمثيل دارة كهربائية

الدارة الكهربائية البسيطة وتمثيلها

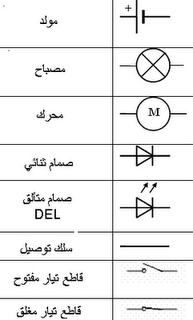

- يمثل الجدول أسفله الرموز الاصطلاحية المستعملة لتمثيل بعض عناصر الدارة الكهربائية(المولد - المصباح - المحرك - الصمامم الثنائي..)

الدارة الكهربائية البسيطة وتمثيلها

- نعبر عن كل عنصر من عناصر الدارة الكهربائية السابقة برموز اصطلاحية لتمثيلها برسم يسمى: تبيانة كهربائية
- توضح التبيانة الكهربائية تسلسل العناصر في التركيب..

الدارة الكهربائية البسيطة وتمثيلها
تمثيل دراة كهربائية مفتوحة حيث يظهر قاطع التيار مفتوحا ويكون المصباح منطفئا

الدارة الكهربائية البسيطة وتمثيلها
تمثيل دارة كهربائية مغلقة حيث يظهر قاطع التيار مغلقا..
